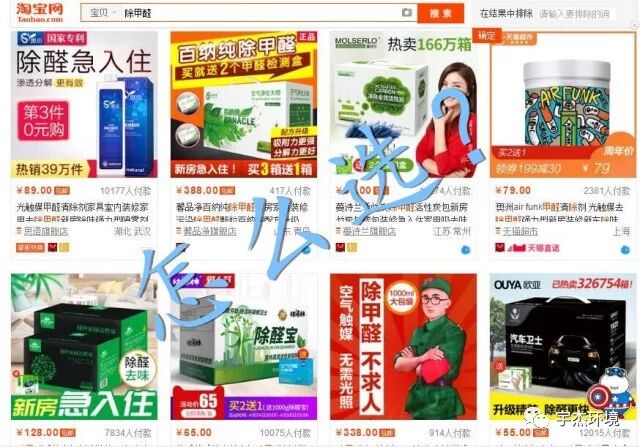

市面上除醛产品千千万，光触媒、生物酶、活性炭包、绿色植物、硅藻泥、甲醛分解片等等。究竟哪种效果好，见效快，作为致力于甲醛室内、车内环境治理的服务者来讲，如何在万千产品中快速筛选高效能、高性价比的产品呢？且看清华大学环境学院张彭义课题组研究的测试神器——甲醛净化效果演示装置。

现在甲醛净化产品的净化性能检测国家标准主要有：

QB/T 2761-2006 《室内空气净化产品净化效果测定方法》

JC/T 1074-2008 《室内空气净化功能涂覆材料净化性能》

标准中有如下规定：

测试试验舱材质为玻璃或不锈钢；

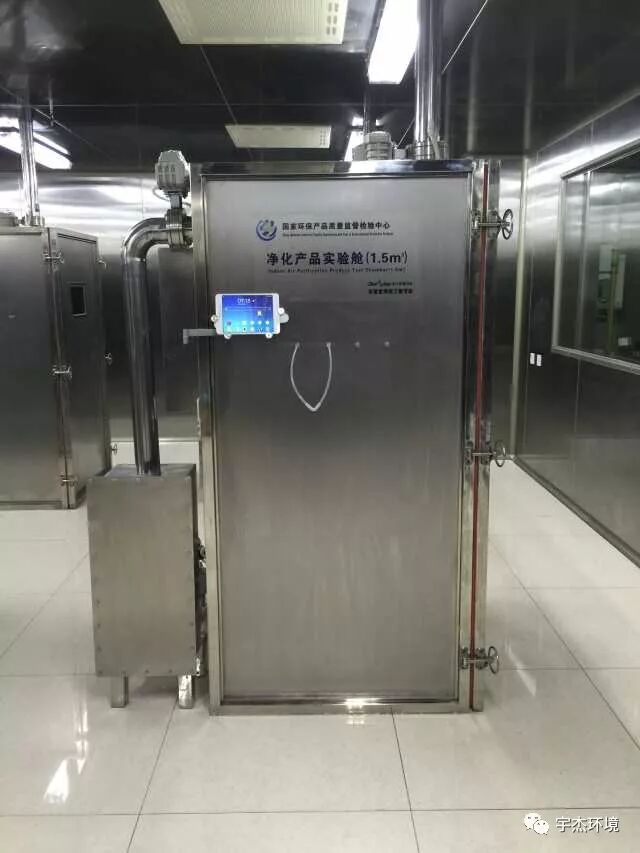

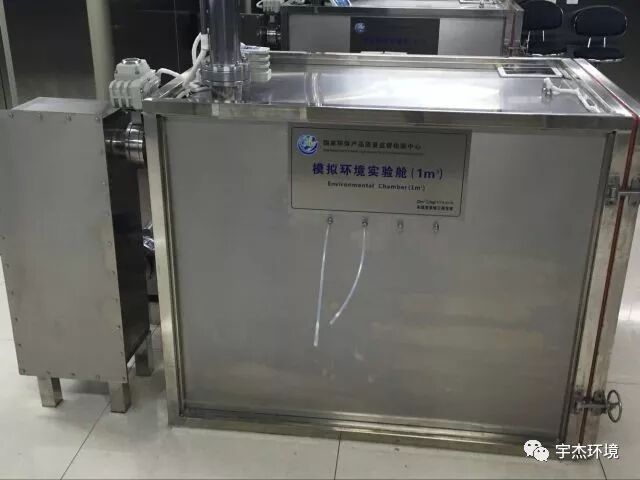

试验舱体积为1.5立方或者1立方；

甲醛测定采用分光光度计；

需用两个空气试验舱同时测试；

测试周期为24小时。

标准方法中涉及的测试手段有一定的局限性，具体有以下几方面：

费时：分光光度计测试甲醛浓度，显色时间较长，浓度不能直接显示;

费力：试验舱体积大、重量大，不易移动、随身携带；

费心：不能区分除醛产品的净化机理（吸附、氧化、催化）。

低效：测试周期长，不能实现快速测试；

针对现有测试装置的局限性，清华大学环境学院张彭义课题组在标准的基础上，增加甲醛的用量（提高甲醛的初始浓度），同时缩小反应舱的体积，成功设计一款甲醛净化效果演示装置。该装置的优势在于

省时：可以直观、实时地显示甲醛浓度数值；

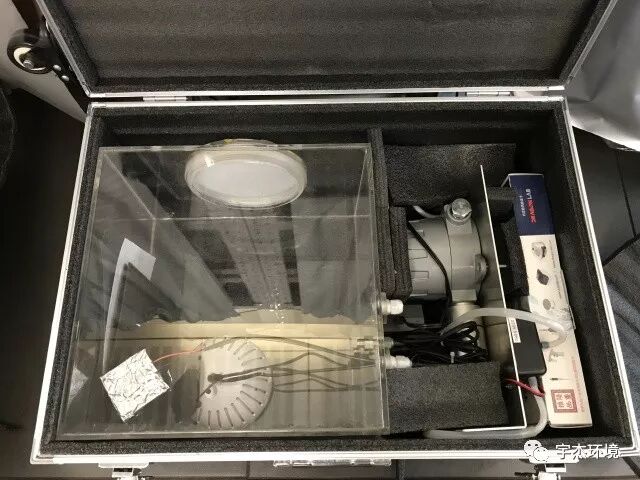

省力：装置体积小，质量轻，操作简便、携带方便；

省心：反应舱内安装二氧化碳检测仪，检测甲醛彻底氧化为二氧化碳的情况。

高效：快速测试除醛产品的一次或多次净化率，同时测试产品的累积净化量。

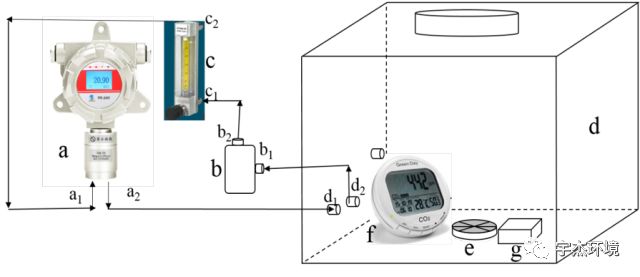

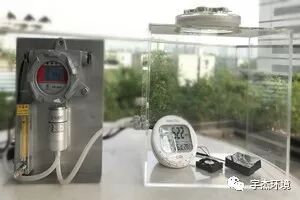

甲醛净化效果演示装置包含甲醛检测仪、CO2检测仪、空气转子流量计、空气泵、风扇、加热元件、反应舱及其仪器之间相连接的管路。

其中甲醛检测仪量程为500ppm, 分辨率0.1ppm,CO2检测仪量程为2000ppm,分辨率1ppm.

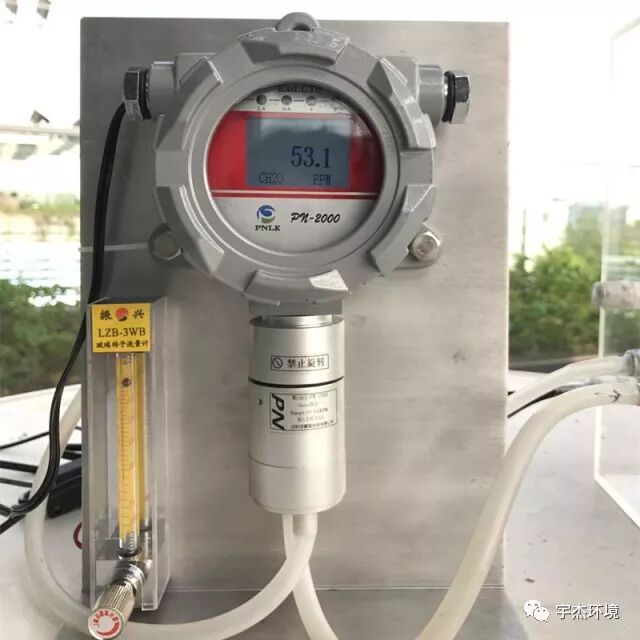

甲醛检测仪

测量范围0-500ppm

分辨率0.1 ppm

电化学传感器

背光LCD显示

与PC连接,生成曲线图

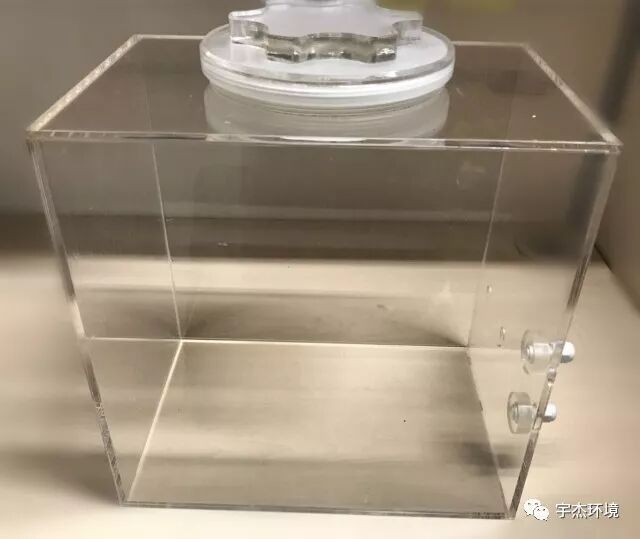

甲醛反应舱

体积18L

有机玻璃材质

内置风扇、加热元件

上方盖子处为操作口

CO2检测仪

测量范围0-2000ppm

分辨率1 ppm

NDIR传感器

显示时间、温度、相对湿度

甲醛净化效果演示装置操作分为两部分：

一是甲醛气体的产生；

二是除醛产品的除甲醛性能测试。

甲醛净化效果演示装置的操作步骤：

 1. 开启甲醛检测仪、空气泵、CO2检测仪、风扇电源，调节转子流量计流量到0.6L/min。

2. 加入适量甲醛溶液到反应舱内加热元件表面，关闭反应舱，开启加热元件电源，此时甲醛检测仪示数上升，约30分钟后，示数基本稳定。

3. 打开反应舱舱门，放入待测试的除醛产品，关闭反应舱舱门。

4. 甲醛检测仪的示数发生变化，观察CO2检测仪示数变化，判断除醛产品的除醛机理。

5. 测试结束后，关闭甲醛检测仪、空气泵、CO2检测仪、风扇电源。

测试除醛产品的多次重复净化率或累积净化量，可多次重复上述过程。

甲醛净化效果演示装置主要用于除醛产品的除醛效果演示及筛选。除醛产品包含活性炭包、硅藻纯、光触媒喷剂、生物媒喷剂、甲醛分解片、绿色植物等等。

操作说明：加入80微升甲醛溶液到反应舱加热元件上，30分钟后，加入待测样品，观察甲醛及二氧化碳示数变化情况。

待测样品中，如为固态产品，如甲醛分解片或活性炭包，测试时直接加入产品；如为喷剂产品，按标准方法喷涂。

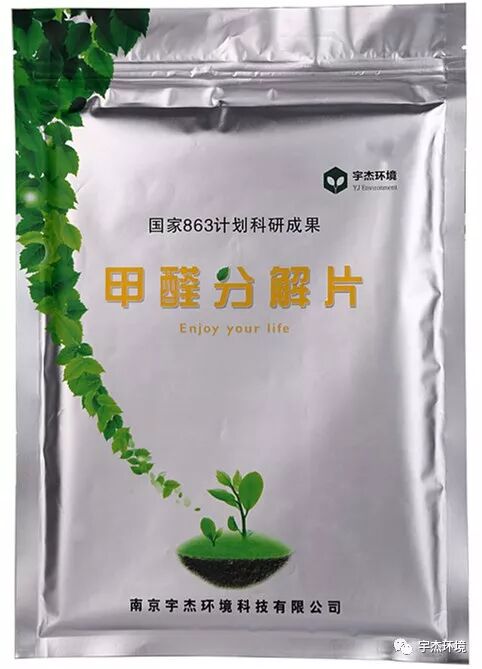

甲醛分解片测试结果：测试开始30分钟内甲醛浓度一直上升，二氧化碳基本不变。之后加入一片B6(125*180mm)的甲醛分解片，反应舱内甲醛浓度持续下降，二氧化碳不断生成。

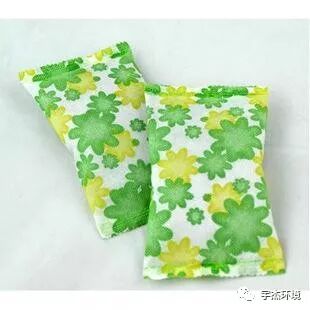

活性炭包测试结果：测试开始30分钟内甲醛浓度一直上升，二氧化碳基本不变。之后加入2个活性炭包(50mg)，反应舱内甲醛浓度持续下降，二氧化碳基本不变。

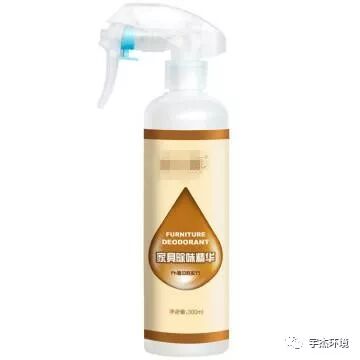

光触媒喷剂测试结果：测试开始30分钟内甲醛浓度一直上升，二氧化碳基本不变。之后加入喷剂产品，反应舱内甲醛浓度持续下降，速率较之前产品偏慢，二氧化碳基本不变。

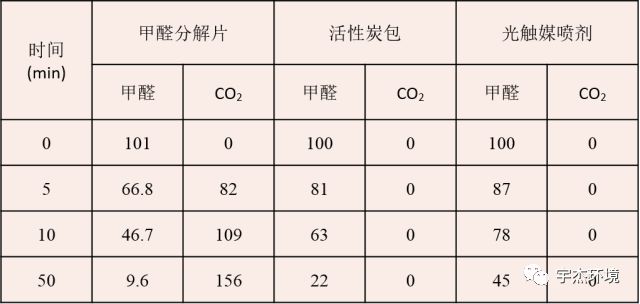

通过以上数据，一方面可以对比不同除醛产品，单位时间内净化速率，筛选除醛性能优异的产品；另一方面也可以对比二氧化碳的产生量，了解除醛产品的除醛机制。

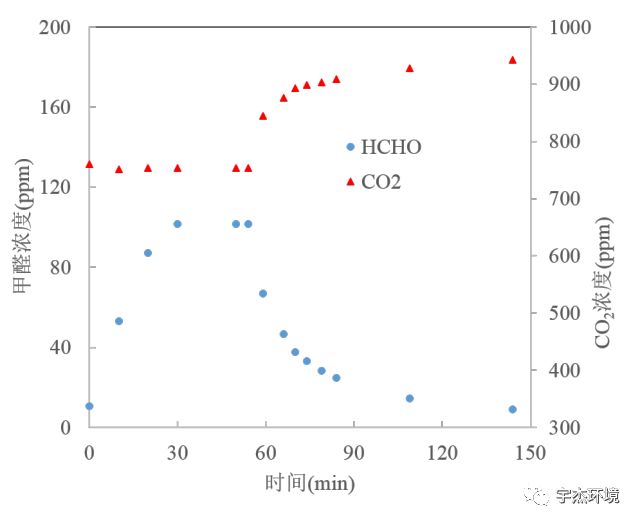

甲醛分解片测试数据

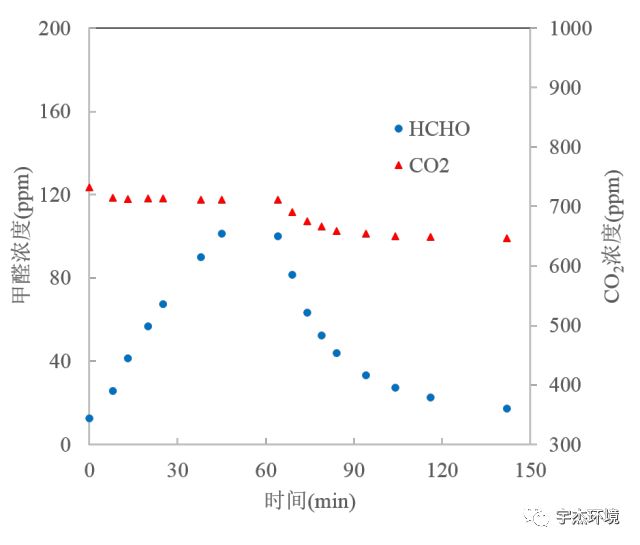

活性炭包测试数据

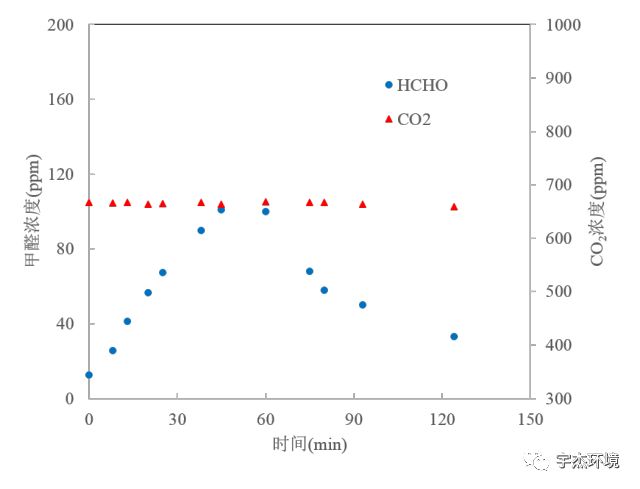

光触媒喷剂测试数据

通过对比不同除醛产品的单位时间内甲醛及CO2示数变化，可以快速筛选性能优异的除醛产品，同时区分其净化甲醛机制。

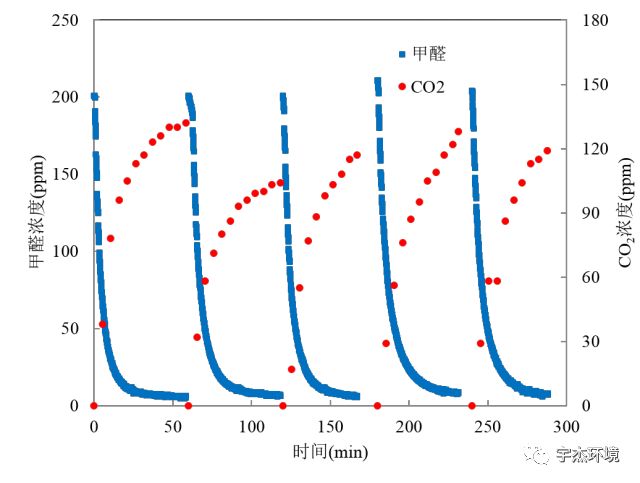

通过对除醛产品进行多次重复测试，观察甲醛及CO2示数变化情况，估算除醛产品的累积净化量。图中对甲醛分解片进行多次重复测试，甲醛净化率和CO2生成量基本维持不变，除醛效果优异。

甲醛分解片多次测试数据
