活性锰系列产品是国家高新技术研究发展计划(863计划) 课题“室内空气净化技术与产品研制”(编号2012AA062701)的科研成果,是清华大学环境学院张彭义教授及其科研团队针对室内空气中甲醛的污染,开发出的室温甲醛净化产品,该产品可以在室温条件下将污染物甲醛催化分解成二氧化碳和水。
活性锰分解片长这个样子,薄薄的,像海苔!
活性锰分解片真的可以将甲醛分解成二氧化碳和水吗?分解甲醛的效率又将如何?张彭义教授团队参考轻工行业标准QB/T2761-2006进行了演示实验:
在一个密闭试验舱中注入甲醛溶液,开启风扇搅拌,待其挥发完全并稳定后,甲醛浓度为170.1ppm,二氧化碳浓度为1016ppm,迅速放入活性锰甲醛分解片,15min后,甲醛浓度降至0ppm,二氧化碳浓度升高,说明活性锰甲醛分解片将甲醛彻底分解成二氧化碳和水。
实验视频点下方:
可见活性锰甲醛分解片确实将甲醛分解成二氧化碳和水。
活性锰甲醛分解片除甲醛的优异性能离不开各个生产环节的质量严格把控,产品出厂之前都会经过严格的测试。
活性锰甲醛分解片出厂前都通过了哪些测试?
除甲醛性能测试
活性锰甲醛分解片每次出厂前都会经过严格的除甲醛性能测试。参考标准QB/T2761-2006《室内空气净化产品净化效果测定方法》,在1.5m³测试舱中,放入1㎡材料,初始甲醛浓度约1mg/m³,测试24h后分解片对甲醛的去除性能。24h去除甲醛效率须≥95%才算合格。

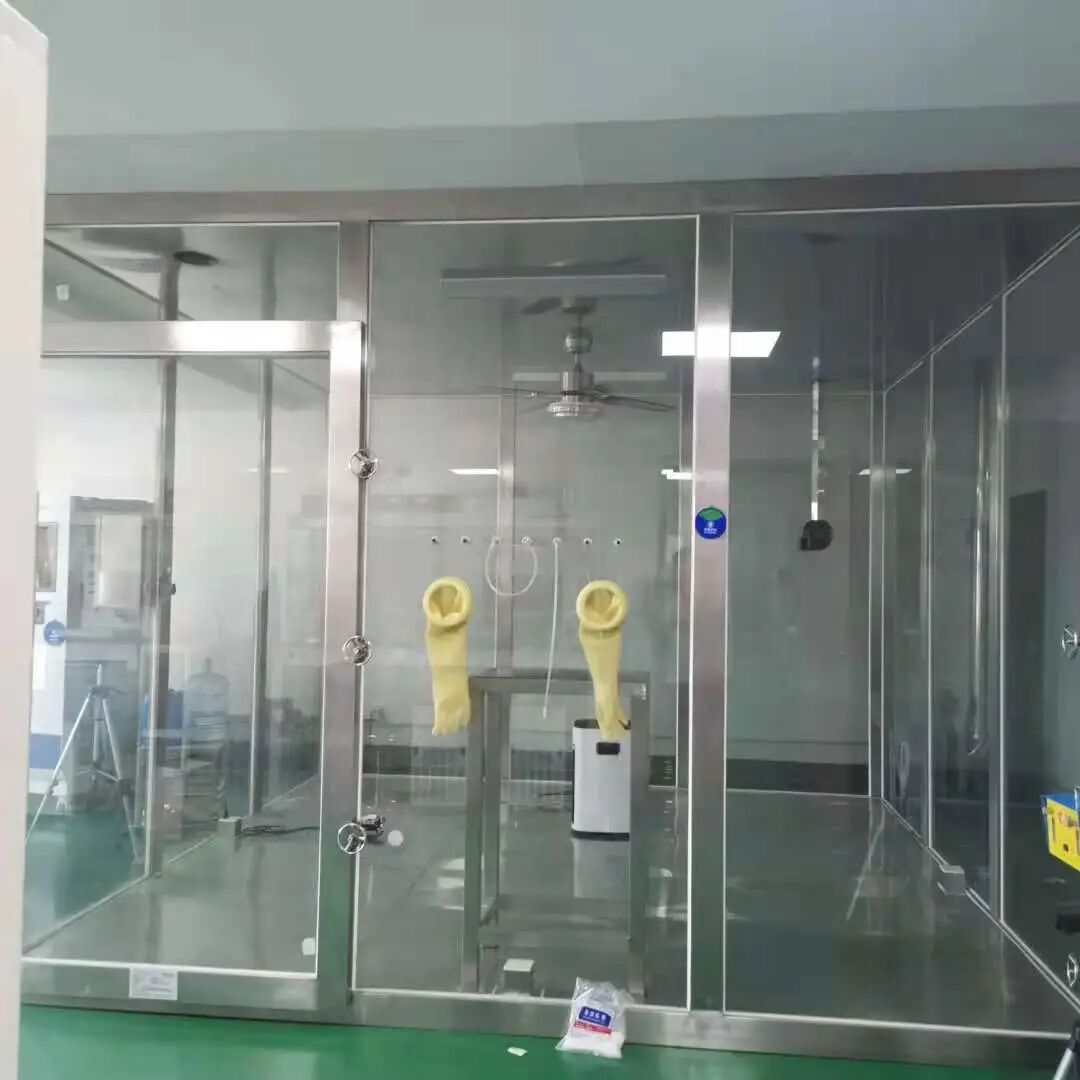

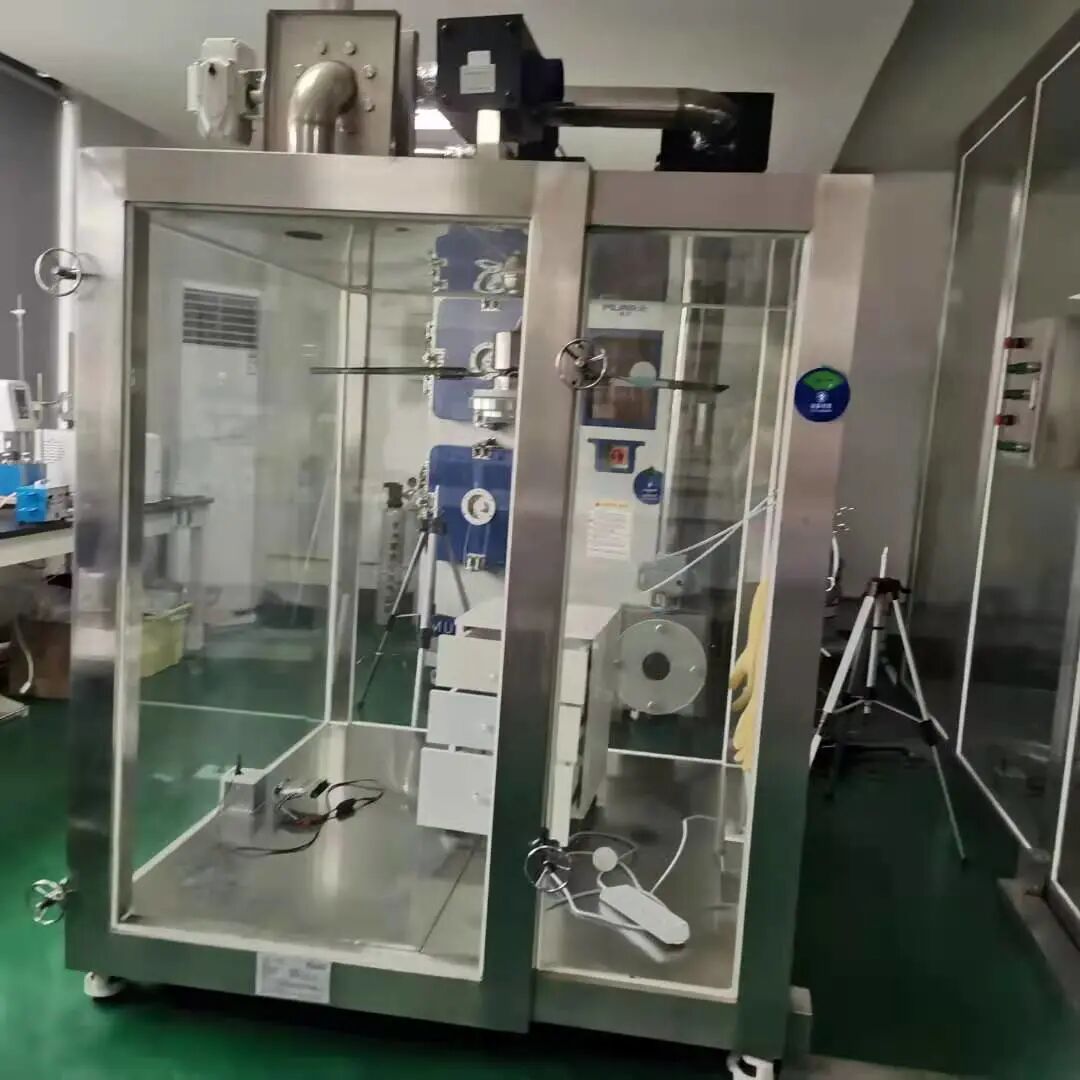

实验室自备30m³及1.5m³测试舱
甲醛去除率及二氧化碳产生率测试
为进一步确定活性锰甲醛分解片的性能,除了在1.5m³测试舱测试,还在小型的实验舱(5L)进行测试,参考标准QB/T2761-2006《室内空气净化产品净化效果测定方法》,测试分解片的甲醛去除率及二氧化碳产生率。初始甲醛浓度约200ppm,放置48平方厘米甲醛分解片,甲醛去除率≥90%,二氧化碳生成率≥50%,为合格。

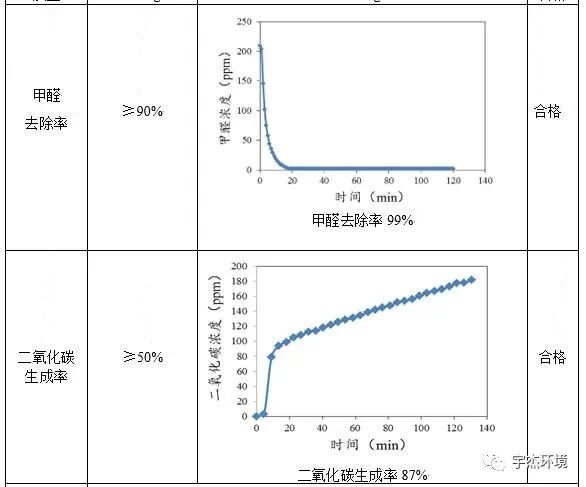

某批次测试数据
克重、厚度、阻力及拉力测试
活性锰甲醛分解片在出厂前须对其克重、厚度、阻力以及横向和纵向拉力做严格的测试。
要求:
活性锰分解片的克重为135g/㎡,误差为±1g/㎡;
厚度约0.55mm,误差为±0.01mm;
阻力约0.4pa,误差为±0.1pa;
横向拉力和纵向拉力分别约为2.5KN/m和5.7KN/m,误差为±0.2KN/m。

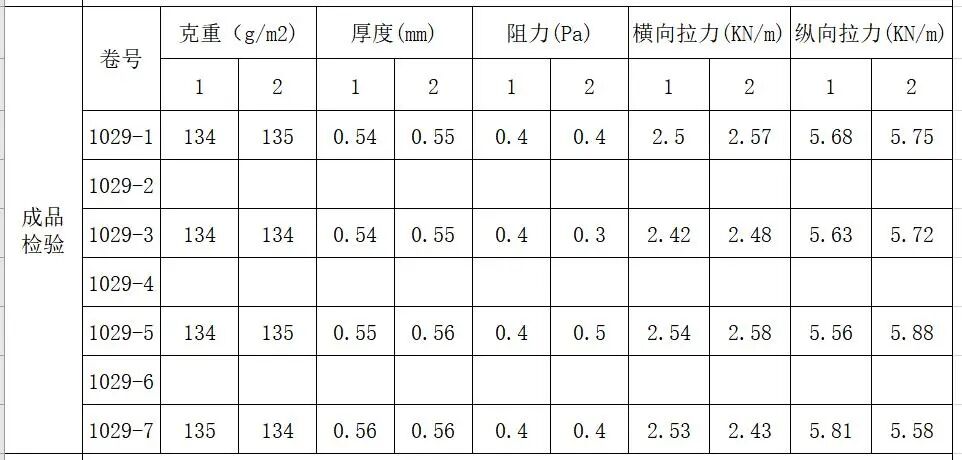

某批次测试数据
外观情况测试
对活性锰甲醛分解片的外观也作了严格的要求:材料负载均匀且表面平整无褶皱。外观要求除了在活性锰卷材生产过程中作了严格要求以外,在裁切以及包装环节也增加了外观的挑选环节,切实保障有问题的分解片全部被挑选出来。

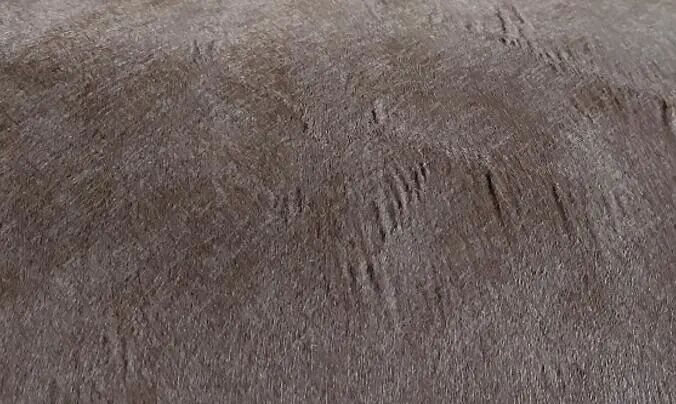

以上为有问题的分解片,在出厂前全部被挑选出来
除了做好自我检测,保障分解片的品质,也进行了第三方检测。
活性锰甲醛分解片通过了哪些第三方检测?
除甲醛效率检测
将活性锰甲醛分解片送到第三方检测机构去检测,结果如下:
检测依据:QB/T2761-2006《室内空气净化产品净化效果测定方法》
检测单位:广州市微生物研究所
检测结果:活性锰甲醛分解毡除甲醛效率可达97.3%。

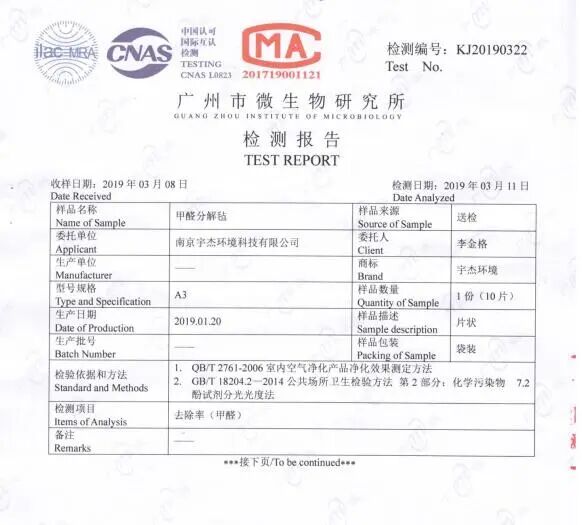

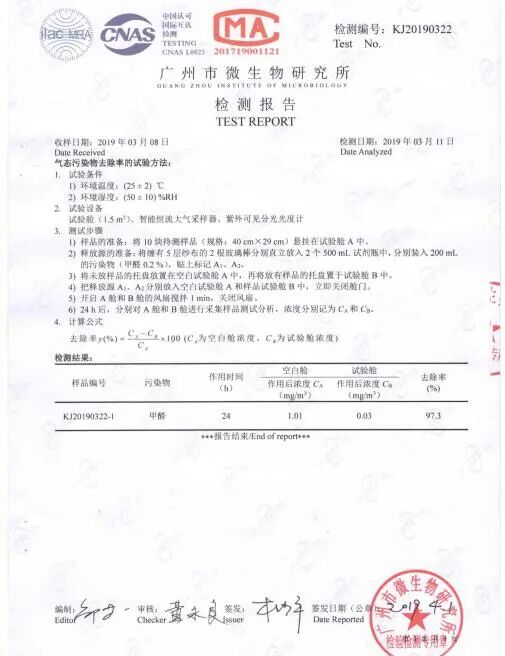

除甲醛效率检测报告
抗菌防霉检测
活性锰甲醛分解片可以彻底分解甲醛,使用寿命可达1年,产品寿命这么长,在使用的过程中是否会长霉菌,带来新的污染呢?将使用一段时间的活性锰分解片送到第三方检测机构检测防霉及抗菌能力性能。结果如下:
检测依据:ASTM G21-09《合成高分子材料耐真菌性的测定》
检测单位:中国科学院理化技术研究所抗菌材料检测中心
检测结果:长霉等级为0级
检测依据:GB/T20944.2-2007《纺织品抗菌性能的评价》第2部法:吸收法。
检测单位:中国科学院理化技术研究所抗菌材料检测中心
检测结果:抑菌率>99%。

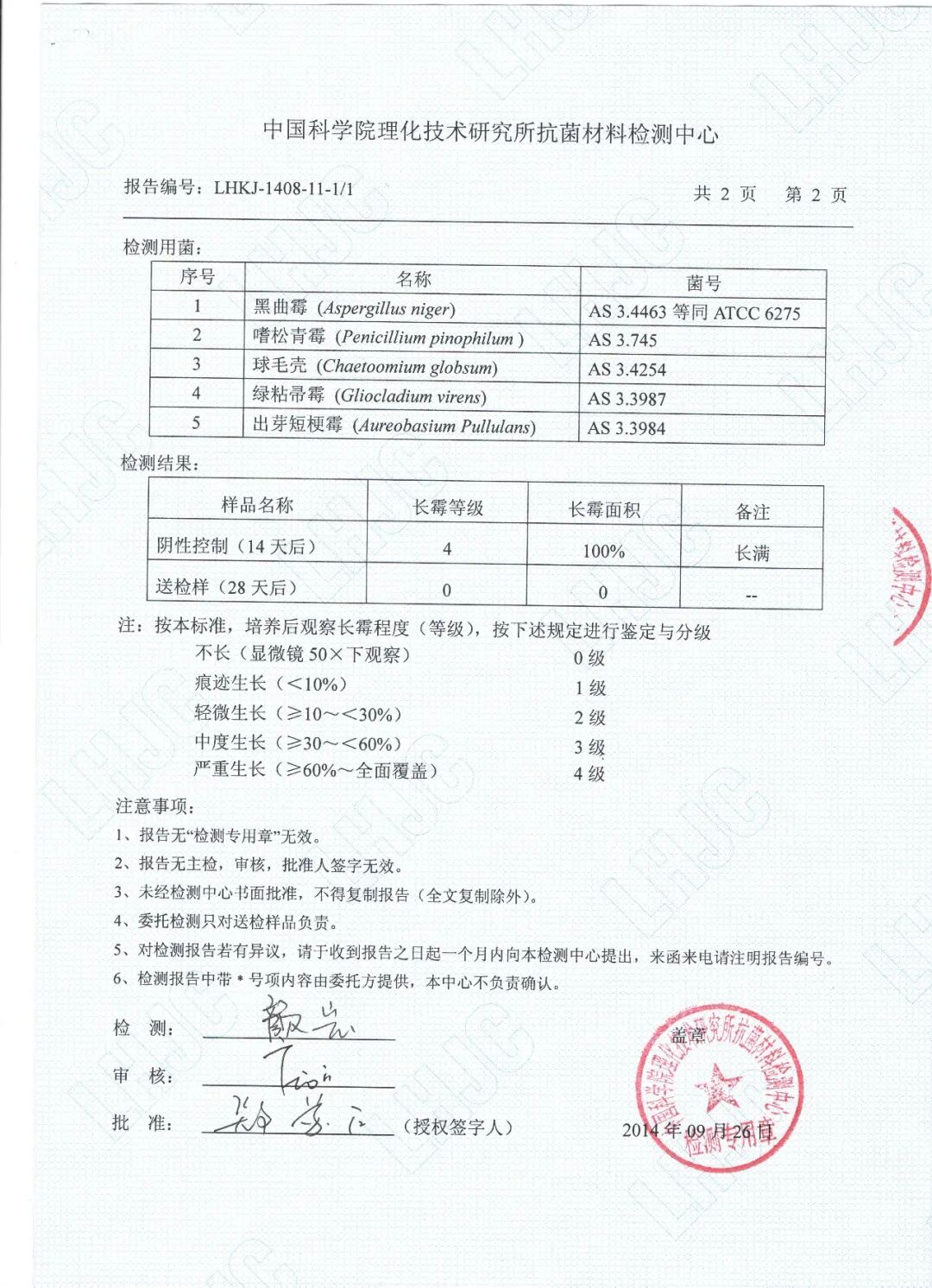

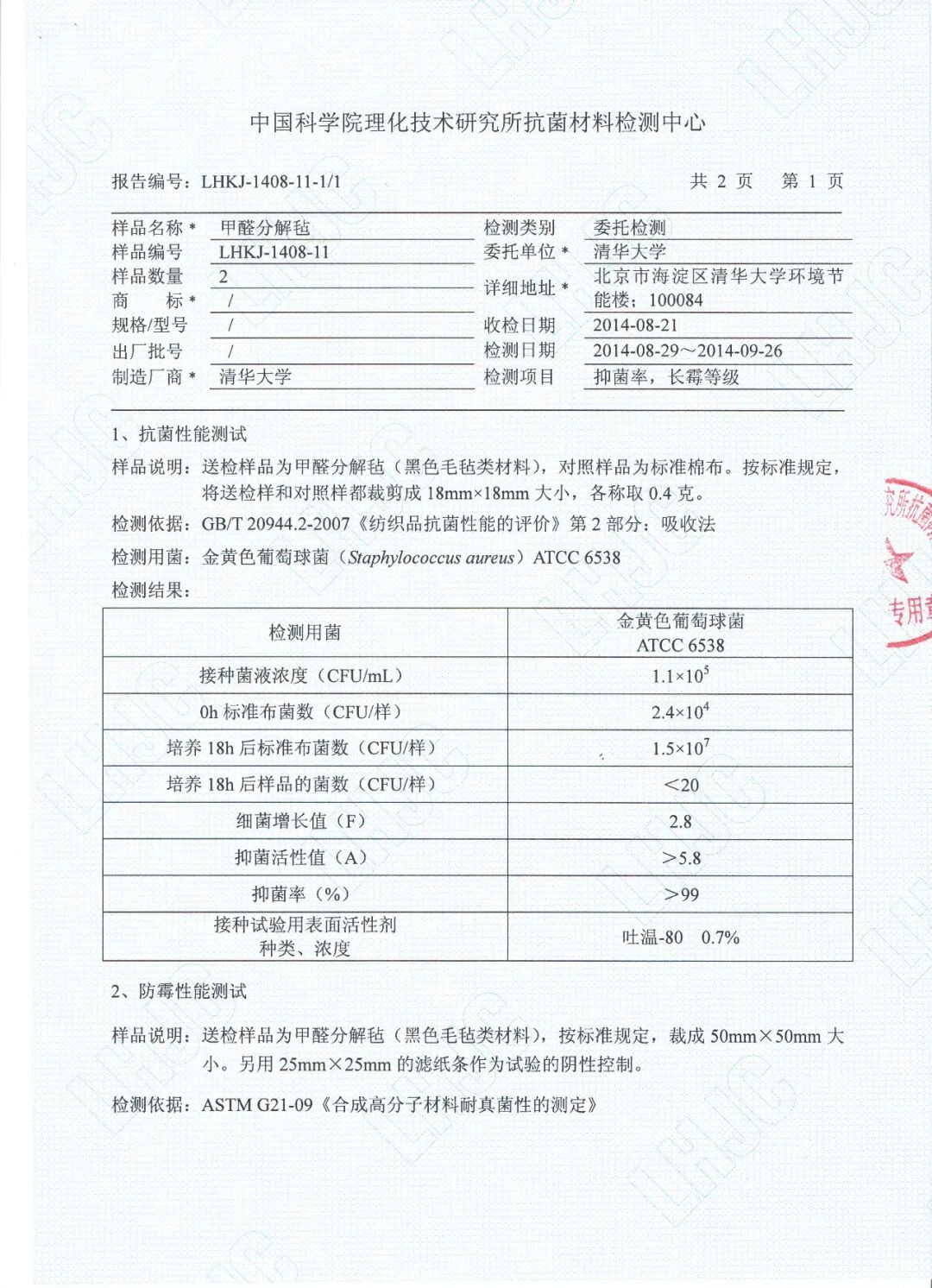

抗菌防霉检测报告
从上述权威检测结果可见:活性锰分解片在使用过程中不仅不会长霉,还具有优异的抗菌性能。
急性皮肤刺激/腐蚀性检测
活性锰甲醛分解片作为一种家用除醛材料,接触到是否会对皮肤有损害呢?且看甲醛分解片的急性皮肤刺激检测:
检测依据:GB/T21604-2008《化学品 急性皮肤刺激/腐蚀性试验方法》
检测单位:中国检验检疫科学研究院综合检测中心
检测结果:无刺激性

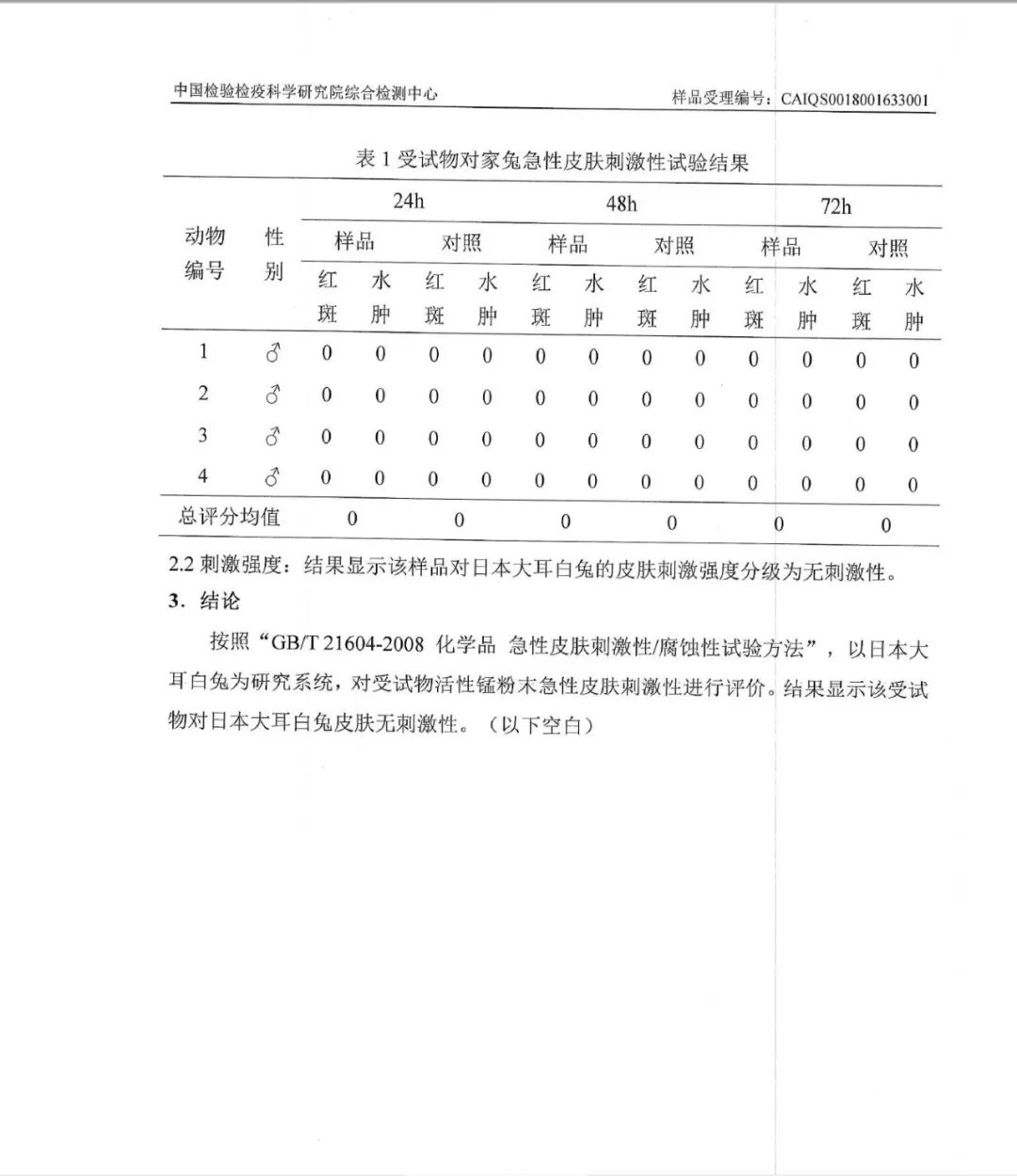

急性皮肤刺激/腐蚀性检测报告
结果显示:活性锰甲醛分解片对皮肤没有刺激性和腐蚀性,如果手上不小心粘上活性锰粉末,用水洗净即可。
急性经口毒性检测
如果不小心误食活性锰甲醛分解片是否会有危害呢?急性口服毒性检测如下:
检测依据:GB/T21603-2008 化学品 急性经口毒性测试方法
检测单位:中国检验检疫科学研究院综合检测中心
检测结果:无毒

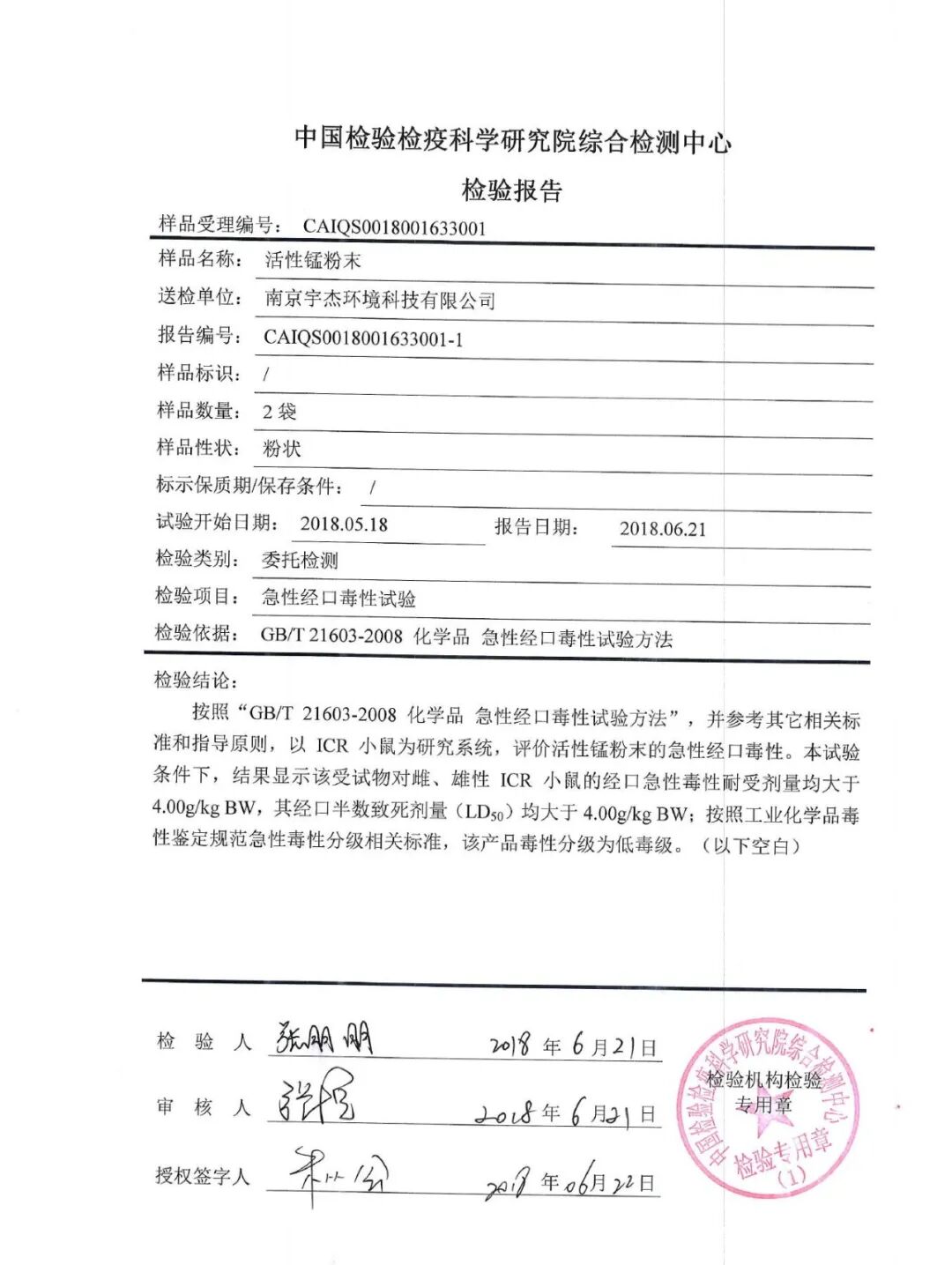

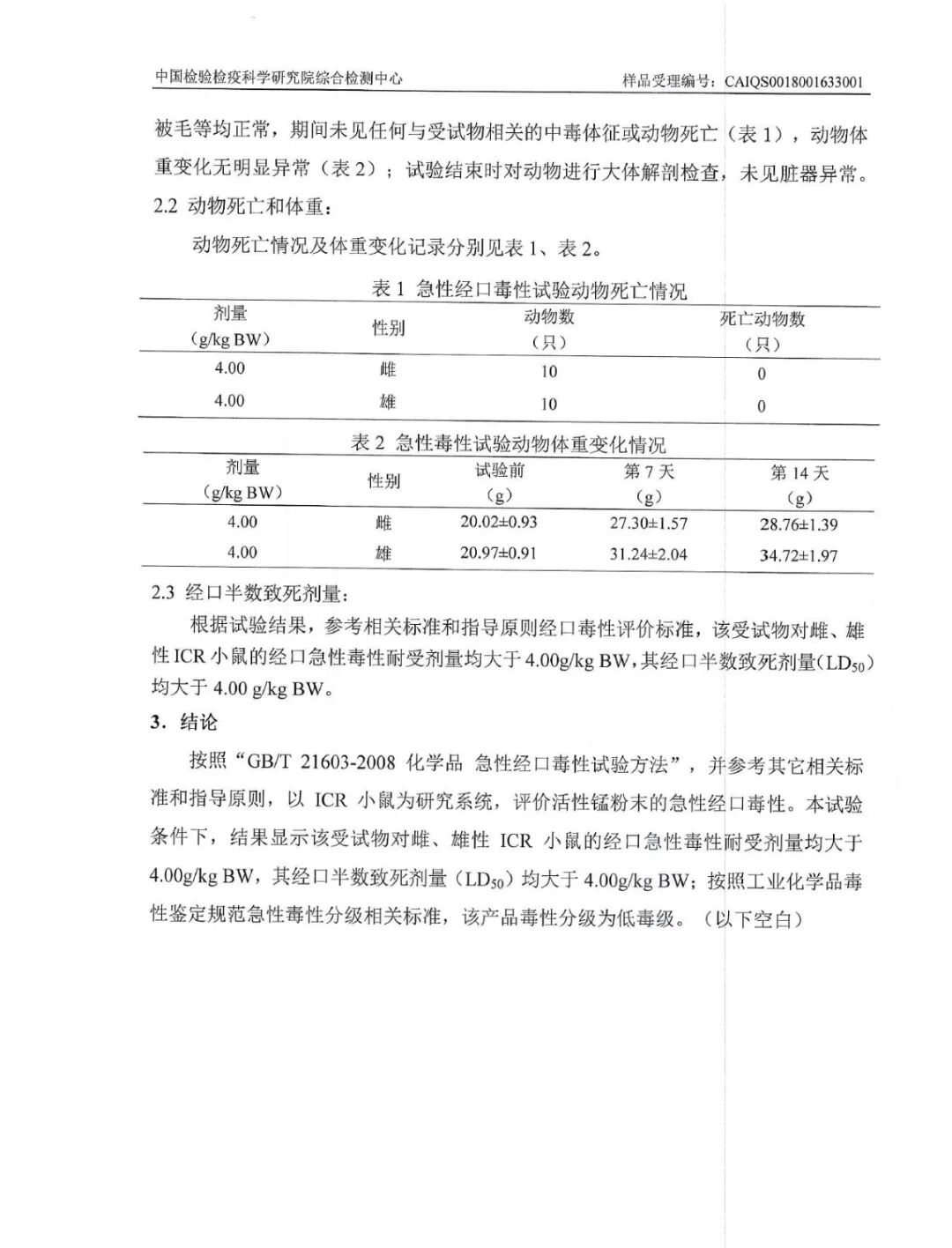

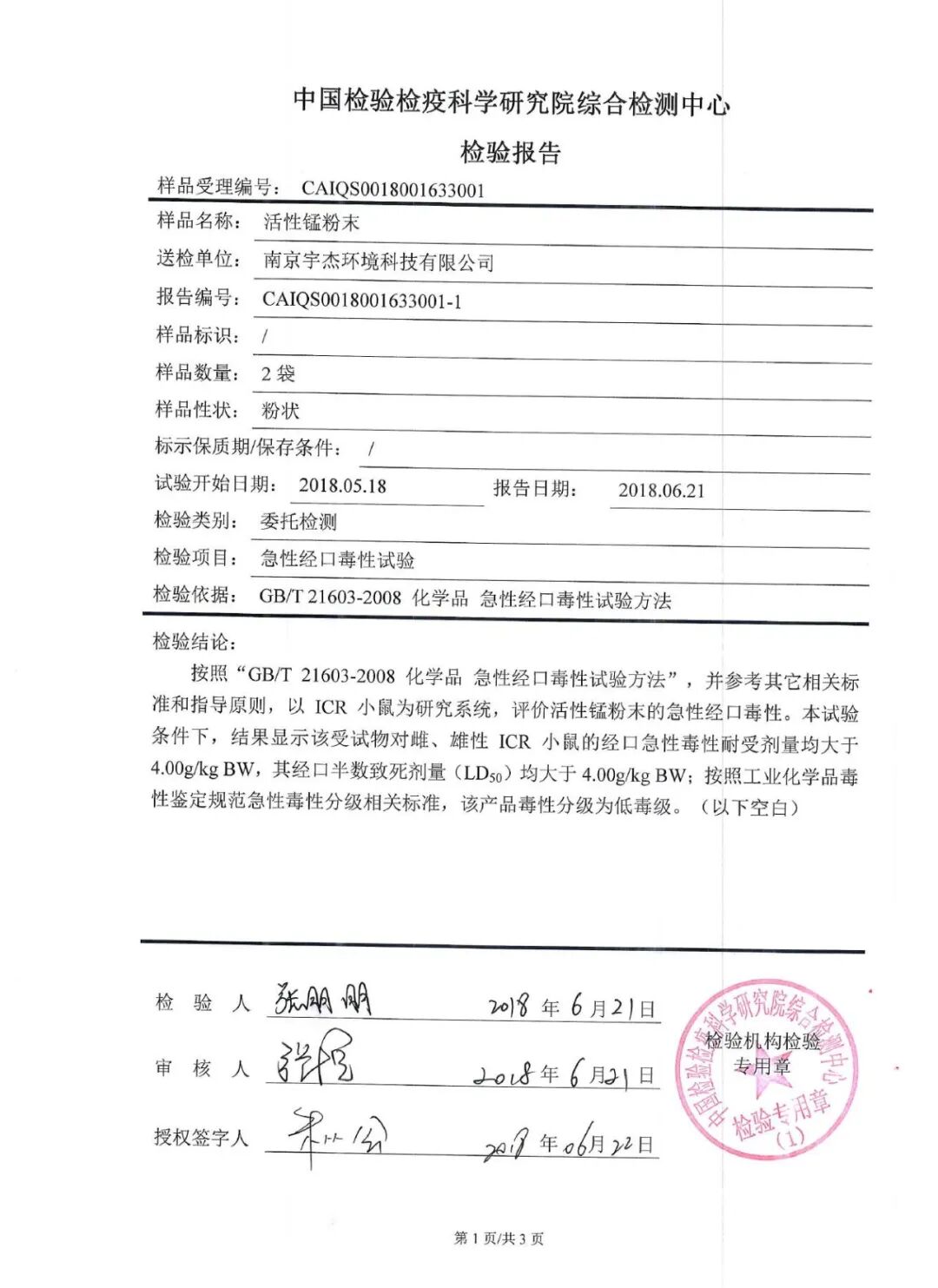

急性经口毒性检测报告
结果显示:活性锰甲醛分解片是无毒的。虽然分解片是无毒的,还是要放到宝宝接触不到的地方,避免宝宝接触和误食哦。
